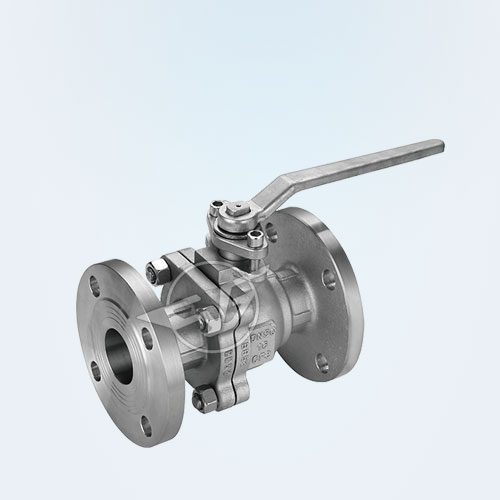

國標浮動式球閥
主體材質：碳鋼、不銹鋼、合金鋼
公稱通徑：DN15～200mm
壓力范圍：PN1.0～10.0MPa
工作溫度：-29℃～+200℃
工作原理是靠旋轉閥桿來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封性可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
國標浮動式球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫，甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。本類閥應安裝在管道的水平方向。
國標浮動式球閥試驗壓力
|
壓力等級 |
試驗壓力（Mpa) | |
|
公稱壓力（PN） |
殼體試驗 |
密封試驗 |
| 1.0 | 1.5 | 1.1 |
| 1.6 | 2.5 | 1.76 |
| 2.5 | 3.8 | 2.75 |
| 4.0 | 6.0 | 4.4 |
| 6.4 | 9.6 | 7.04 |
|
16.0 |
3.0 | 2.2 |
| - | 7.6 | 5.6 |
| - | 15.0 | 11.0 |
| - | 2.4 | 1.5 |
| - | 5.8 | 4.0 |
國標浮動式球閥技術規范
|
設計依據 |
GB系列 |
|
設計標準 |
GB/T12237 |
|
法蘭連接結構長度 |
GB/T12221 |
|
結構長度（焊接） |
GB/T15188.1 |
|
連接法蘭 |
GB/T9113、JB/T79、Hg20592 |
|
對焊端 |
GB/T12224 |
|
試驗和檢驗 |
GB/T9092 |
國標浮動式球閥主要零件及材質
| 序號 No. |
零件名稱 |
材質 | |
| GB | ASTM | ||
| 1 | 閥體 | WCB | A216-WCB |
| 2 | 密封圈 | PTFE | PTFE |
| 3 | 球體 | 1Cr18Ni9Ti | SS304 |
| 4 | 螺母 | 35 | A194-2H |
| 5 | 螺柱 | 35CrMoA | A193-B7 |
| 6 | 右體 | WCB | A216-WCB |
| 7 | 墊片 |
柔性石墨+不銹鋼 |
B12.10-304/F.G |
| 8 | 填料 | PTFE | PTFE |
| 9 | 填料壓蓋 | WCB | A216-WCB |
| 10 | 定位片 | 25 | A105 |
| 11 | 擋圈 | 65Mn | AISI 1066 |
| 12 | 手柄 | Kt33 | A47-667 Gr.32510 |
| 13 | 閥桿 | 1Cr33 | A276-410 |
| 14 | 螺釘 | 35 | A193-B7 |
| 15 | 止推墊片 | PTFE | PTFE |
國標浮動式球閥特點
1、浮動球閥唇形密封閥座，確保閥門密封性能好，摩擦系數小，操作力矩小。
2、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
3、防火防靜電裝置（軟密封浮動球閥）。
4、帶鎖裝置。為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確位置。
5、浮動球閥適用于經常操作，啟閉迅速；相對體積小，重量輕，便于維修；不受安裝方向的限制；流體阻力小，無振動，噪音小。
